一、基础技术参数

· 公称压力：PN16

· 口径：DN40~DN350

· 阀体材质：球墨铸铁/不锈钢阀体

· 阀芯：V 型球芯/O型球阀

· 防护等级： IP65

· 供电：外置大容量锂电池组（无外接市电）

· 通讯：MBUS / 4G/RS485 可选

· 介质温度：0℃～120℃

· 连接形式：法兰连接

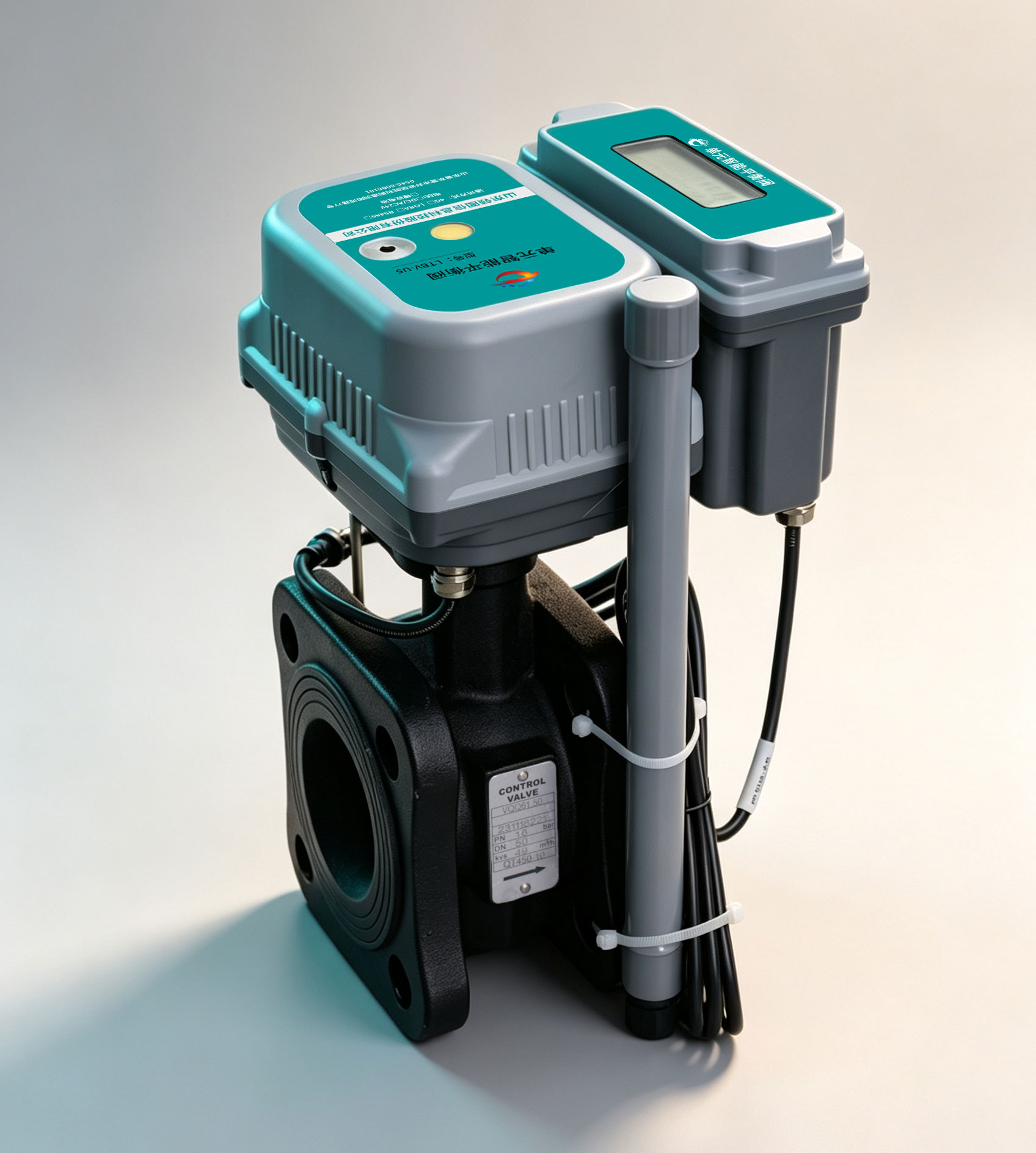

· 结构形式：执行器、电池仓分体式

二、核心功能

1. 电池供电远程调控： 大容量锂电池组供电，无需外接 AC220V/DC24V 市电，接收平台指令远程调节阀门开度，管控楼栋循环流量，实现楼栋水力平衡。

2. 分体独立布置： 执行器阀体安装在供热管道；电池仓可脱离高温管道安装，避开管道高温、水汽、振动环境。

3. 阀位实时回传： 实时上传阀门实际开度，平台可查看真实阀位，调控结果可追溯，避免指令与实际阀位不一致。

4. 低功耗策略 + 低电量告警： 休眠唤醒工作模式，降低整机功耗；电池电压实时监测，低电量主动上报告警，提醒运维人员及时更换电池。

5. 故障自检上报： 阀门卡滞、执行器故障、通讯离线自动告警推送至平台，便于运维及时处置。

6. 多通信兼容： 支持 MBUS、4G、RS485，对接智慧供热软件平台；

7. 执行器过载保护： 电机过载自动保护，遇到阀体卡滞自动停止动作，保护传动机构，延长设备寿命。

三、材质与工艺

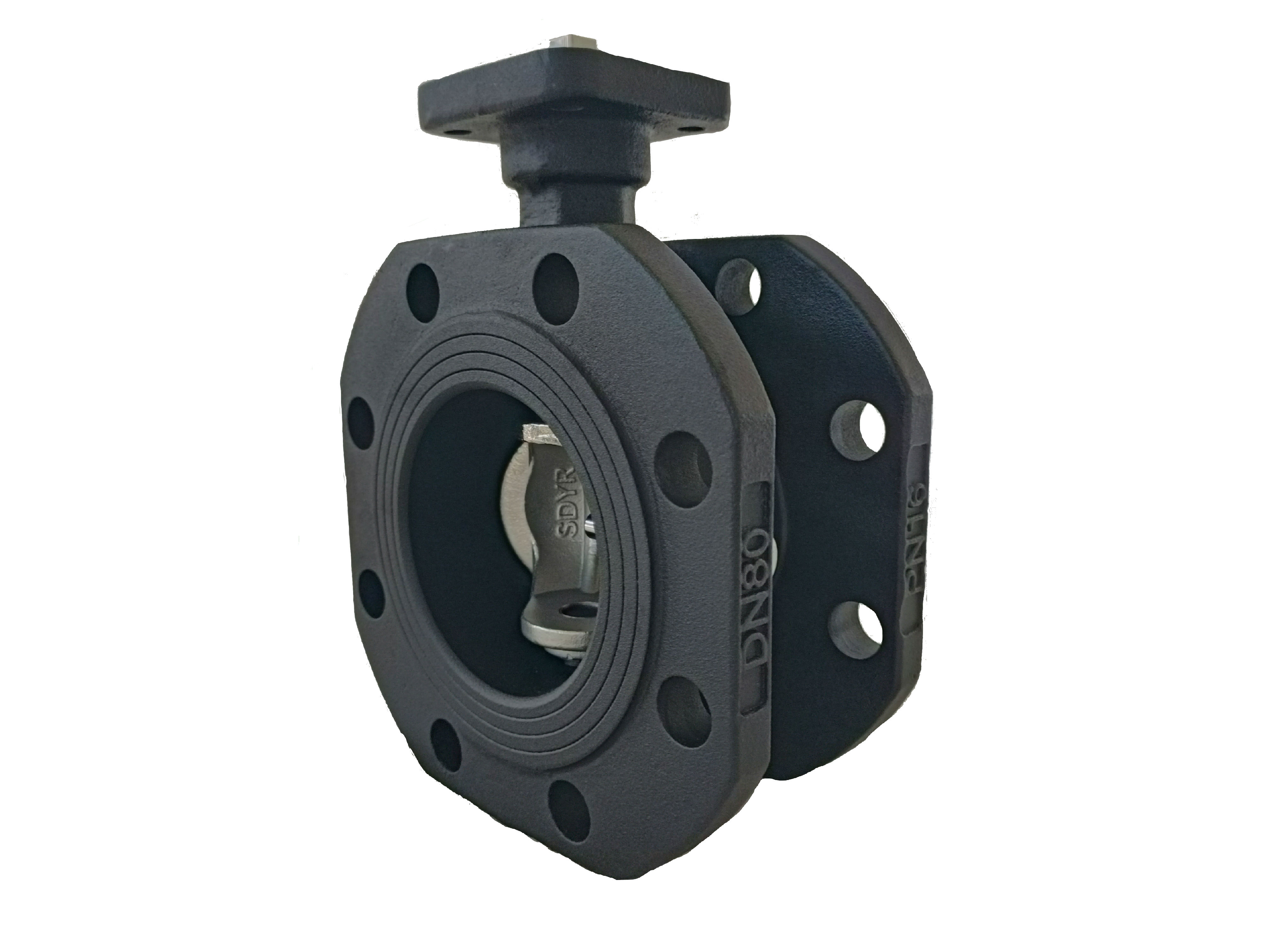

1. 阀体材质：球墨铸铁，PN16 公称压力，耐热水腐蚀，耐受冷热交变冲击，适配供热复杂水质工况。

2. 阀芯：V 型球芯，流量调节线性度高，小流量调节精准，水力平衡效果好。

3. 分体结构：传动机构连接阀体与执行器；电池仓独立密封，便于拆装更换电池。

4. 防护等级：执行器、电池仓 IP54 防护，可适应热力小室潮湿、水汽环境。

5. 连接方式：法兰连接，适配供热管网标准法兰。

6. 供电形式：外置大容量锂电池组，无市电布线。

四、核心产品优势

◆ 无需现场市电，解决无电源痛点 热力小室没有 220V 电源也可部署，不用布线、不用开挖，大幅降低改造施工成本。

◆ 分体隔离，提升电控寿命 执行器、电池仓远离高温管道，隔离管道振动，减少高温、振动造成电路板老化损坏。

◆ 维护便捷 更换电池、检修执行器，无需拆卸阀体、不用断开管网，不影响系统供热，检修简单高效。

◆ 楼栋级智能水力平衡 后台远程调节单元流量，解决楼栋近端过热、远端不热，均衡室温，降低供热能耗，减少人工现场调阀工作量。

◆ 低功耗长续航 采暖季高频调节，非采暖季休眠；正常工况电池可使用 35 年，配合低电量预警，避免无电失效。

◆ 手动兜底，供热可靠性高 电池没电或者通讯异常，支持现场手动操作阀体，保障采暖不间断。

◆ 适配存量改造 直接替换原有手动平衡阀，老旧小区二网平衡改造落地性强；可与整套智慧供热物联网产品配套使用。

四、使用方式

1. 安装施工：阀体法兰安装在楼栋单元总管；执行器、独立电池仓布置在远离高温管道位置，连接传动机构，完成接线。

2. 设备入网：平台录入设备编号，配置上报周期、告警参数，设备上线。

3. 智能调控：平台结合楼栋室温、管网温压数据远程下发调节指令，实现楼栋流量平衡。

4. 状态监测：阀位、电池电压、故障信息实时上传，低电量、故障自动告警。

5. 运维与应急：收到低电量预警后统一现场更换电池；没电或通讯故障时，使用阀体手动机构调节保障供热。
