一、基础技术参数

· 产品型号：LtPtV602

· 供电：AC220V

· MBUS 接口：MBUS 总线，支持无极性接线，带短路过载保护

· 上行通讯：4G 全网通

· 工作模式：原始报文双向透传

· 安装方式：DIN35 导轨安装

· 外壳防护：IP40（柜内使用）

· 工作温度：20℃～+65℃

· 功能：MBUS 设备集中组网、双向透传、断线缓存补传、总线故障告警、远程参数配置

二、核心功能

1. MBUS 总线集中采集透传 多路 MBUS 接口，挂载 MBUS 户阀、单元阀、热量表、室温采集器；原始报文透明透传至云平台，网关不解析协议，由平台完成指令解析、数据解析，兼容不同厂商 MBUS 从站设备。

2. 4G 全网通无线上传 4G 网络与平台建立 TCP 连接，MBUS 总线指令、应答报文双向透传；平台下发的读表、调阀指令直接转发至总线设备，设备应答原样回传给平台。

3. 总线短路、过载保护 MBUS 总线具备过流、短路保护，当总线出现短路故障，采集器自动保护，故障消除自动恢复，避免单台设备故障造成整路总线瘫痪。

4. 总线状态自检告警 总线过载、短路、供电异常、4G 信号弱、离线状态识别，主动向平台上报告警，方便运维定位楼栋总线故障。

5. 本地缓存 网络断线状态下，缓存下发指令与上报报文；网络恢复后补传数据，防止断网期间数据丢失。

6. 远程参数配置与维护 远程配置上报心跳、MBUS 波特率、服务器地址端口；支持远程重启，无需现场开盖调试。

7. 宽电压供电 AC220V 市电供电，适配热力小室电压波动工况。

三、材质与工艺

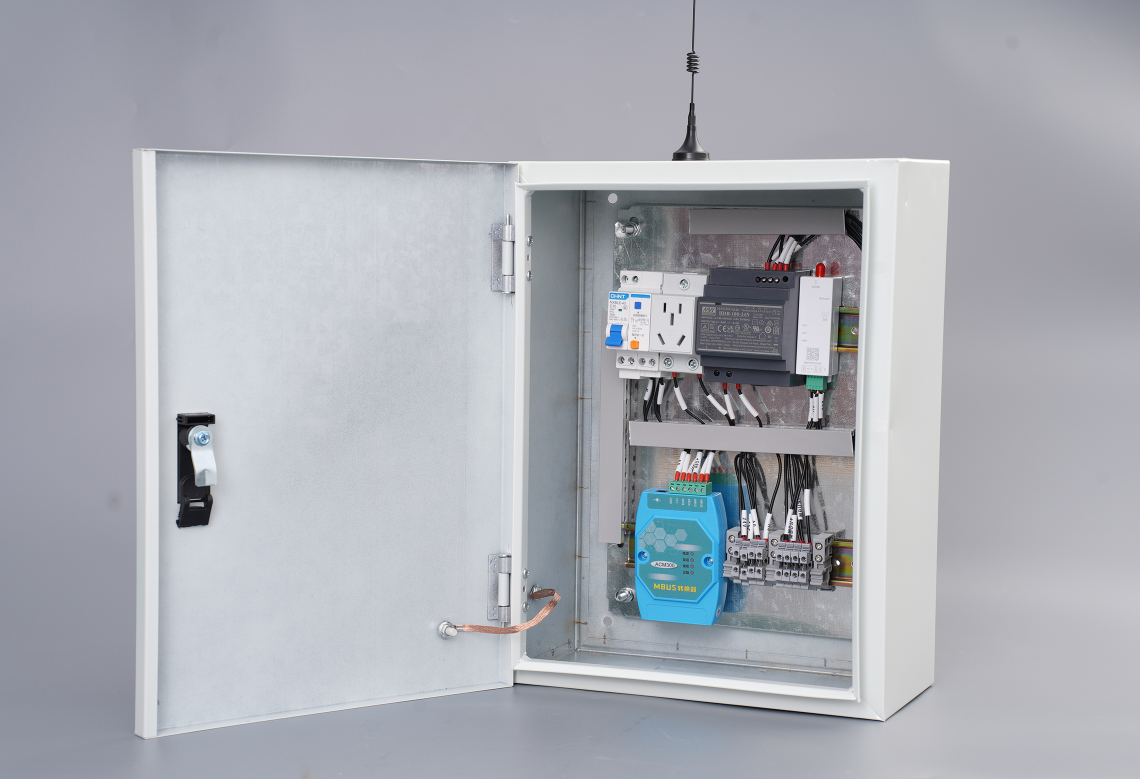

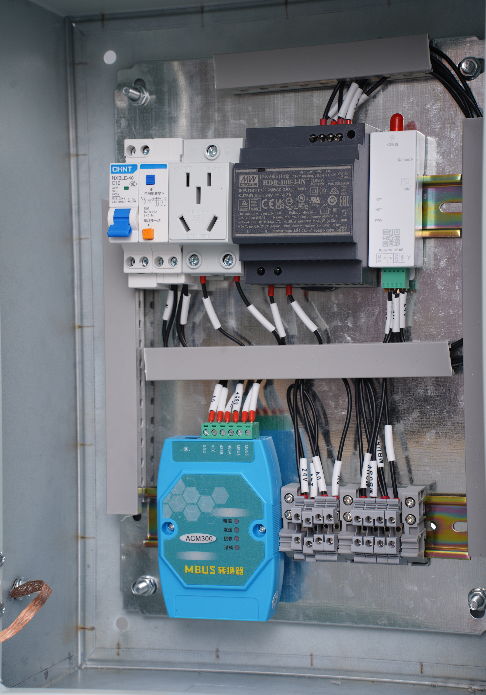

1. 壳体：工业塑壳，导轨式安装，适配标准 DIN 导轨，可直接安装在电控箱、热力小室控制柜内部。

2. 防护等级：IP40，室内控制柜内使用。

3. 通讯接口：MBUS 接口，无极性两线接线；4G 全网通，外置高增益天线，提升地下室、热力小室信号。

4. 接线端子：螺钉压紧式接线端子，接线牢固，抗震动。

5. 安装方式：DIN35 导轨安装。

四、核心产品优势

◆ 纯透传模式，兼容性强 不做协议解析，原始报文透传，可混合接入不同厂家 MBUS 阀门、热量表、采集终端，项目选型不受单一品牌限制。

◆ 楼栋集中采集，减少 4G 模块数量 一台 LtPtV602 采集器负责一整栋楼 MBUS 设备集中采集，相比每台设备配无线模块，大幅降低项目成本。

◆ 总线短路保护，系统稳定性高 单台终端短路不会拖垮整条总线，降低现场故障排查难度，适合大规模小区部署。

◆ 断线缓存补传，数据完整性高 4G 网络临时中断不会丢失交互报文，网络恢复自动补传。

◆ 远程运维，减少上门 远程修改服务器、心跳、波特率参数，远程重启，降低现场运维工作量。

◆ 安装便捷 标准导轨安装，直接安装在热力小室电控箱内，布线施工简单。

五、使用方式

1. 安装接线：导轨固定在电控箱，接入 AC220V 供电；MBUS 两芯总线并联楼栋内 MBUS 户阀、热量表、室温采集器等终端；接好 4G 天线。

2. 设备入网：配置平台服务器地址端口，设备上电拨号注册平台。

3. 透传交互：平台下发读表、调阀指令，采集器直接转发至 MBUS 总线；现场设备应答报文原样透传回平台。

4. 故障监控：平台监测采集器在线状态、总线告警，出现短路、离线及时运维。

5. 网络异常：断网时本地缓存报文，网络恢复自动补传。
